BDCL-2壓桿穩定實驗臺

2019/12/26

產品介紹

BDCL-2壓桿穩定實驗裝置是為了完善和改進材料力學實驗而研制的,由實驗臺架、實驗試件、支撐方式附件、壓力傳感器、位移傳感器以及加載機構組成。該裝置體積小巧，功能豐富，測力傳感部分與實驗臺一體化設計，加載方便準確。該裝置整體結構四柱式結構設計，變換不同的支撐附件可實現不同支撐方式的壓桿穩定實驗。通過專用測試儀可實現測量數據實時觀察記錄，或通過采集分析軟件實現計算機控制，并進行測量數據的采集、處理和分析。

產品功能及試驗項目

基本實驗項目

1、兩端鉸支；

2、一端鉸支，一端固支；

3、兩端固支；

4、兩端鉸支，中間支撐；

5、一端鉸支，一端自由；

6、一端鉸支，一端滑動；

7、一端固定，一端自由；

8、一端固定，一端滑動；

9、一端彈性支撐，一端鉸支；

10、一端彈性支撐，一端固支；

11、一端彈性支撐，一端自由；

12、一端彈性支撐，一端滑動；

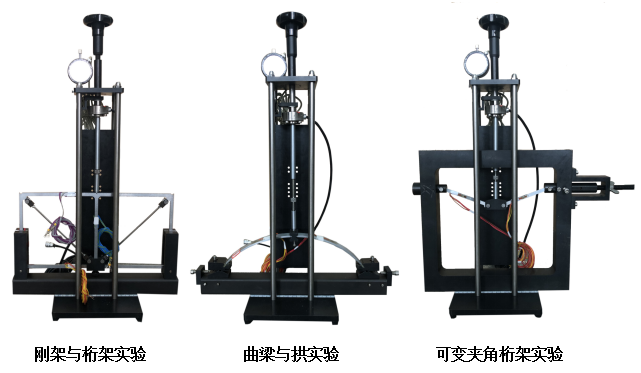

可擴展實驗項目

1、可變夾角桁架實驗；

2、剛架與桁架實驗；

3、曲梁與拱實驗。

技術參數

1、載荷范圍：            0-2kN；

2、安全過載能力：         120%；

3、加載速度：            1mm/轉（手柄）；

4、試件彈性模量:          210GPa；

5、加載作用行程：         25mm；

6、重量：               7.5K

7、外形尺寸：長×寬×高     200×200×650mm 。

完成基本實驗配置

1、BDCL-2型壓桿穩定實驗臺一套；

2、壓力傳感器一只；

3、位移傳感器一只；

4、實驗梁試件；

5、CML-1W型綜合測試儀一臺。
