CZY-20多功能振動信號放大器

2019/12/26

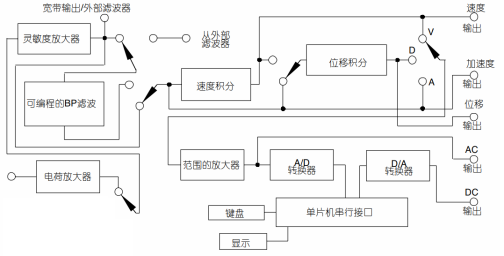

CZY-20系列多功能振動信號放大器，為我公司新研制機型，可配用單端與差動壓電加速度傳感器、磁電傳感器、內裝IC式傳感器等多種傳感器。內部采用MCU芯片、程序控制，可方便設定靈敏度與滿量程，帶兩階積分電路可方便顯示速度與位移。設定的參數可存儲，方便下次使用，內置6階帶通可編程濾波器以濾除不必要信號，提供寬壓通用電源，可適用于世界各地供電。

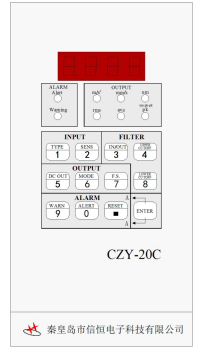

CZY-20C是一種基于微處理器設計的儀器條件和顯示旋轉機械振動數據。儀表接收一個單端輸入，差分的加速度、速度傳感器，或遠程充電轉換器。全量程AC和DC輸出范圍是可編程的，在用戶選擇的工程單位，代表加速度，速度，或位移。編程是通過前面板鍵盤完成。多達十種不同的設置可以從非易失性存儲器中存儲和回憶?？蛇x的6極濾波器可用，可由前面板編程。有兩個TTL兼容的鎖存報警輸出提供預警和警報。

特征

?可編程的全尺寸和靈敏度

?加速度、速度和位移輸出.存儲在非易失性存儲器中的存儲器

?峰值保持

?可選的6極可編程濾波器

?通用電源

技術指標：

輸入：

1、壓電輸入：輸入單端或差分，加速度計靈敏度限制在1.5～150PC/g。

2、輸入電荷：33000 PC。

3、源電阻：＞10MΩ

4、源電容：＜20 NF

5、濾波器通帶可以任選（-3dB)高通：5Hz～500 Hz；低通：50Hz～5000 Hz；可獲得5%的頻帶衰減和36 dB阻帶衰減。

6、輸入阻抗：100 kΩ.輸入靈敏度有限15～1500 mV/IPS

7、輸入電容：1000 pF的0.5%

8、輸入電壓：10V峰值

9、輸入電壓：10V峰值

10、數字輸入：TTL兼容

11、電源：220V  50Hz   ±20%

輸出：

1、類型：所有輸出為單端短路保護。

2、輸出負載：10 KΩ-3000 pF

3、寬帶/速度/位移：bb-out / vel-out / disp-out

4、線性電壓范圍：0～10V峰值min

5、偏移電壓：15mV直流max

6、加速度輸出：accel-out

7、線性電壓范圍：0～10V峰值min

8、偏移電壓：15mV直流max

9、交流輸出：ac-out

10、滿量程輸出電壓：1V峰值，用戶可選擇跳線提供5V峰值和10V峰值全量程。

11、失調電壓：10mV直流max

12、直流輸出：dc-out

13、滿量程輸出電壓：1V，用戶可選擇跳線提供5V和10V全量程。

14、加速/速度：1V直流電峰值，0.7071V直流電RMS，0.6366V直流電平均

15、位移1V直流電峰值 峰值，0.3536V直流電RMS，0.3183V直流電平均

16、數字離散輸出：TTL兼容

轉移特性的持續

1、寬帶輸出: 0.5% FS，讀數的±2%

2、加速度輸出: 0.5% FS，讀數的±2%

3、速度輸出:0.5% FS，讀數的±2.5%

4、位移輸出: 0.5% FS，讀數的±3%

5、交流輸出: 0.5% FS，讀數的±3%

6、校準: 至少100毫秒在sys-cal開始校準低脈沖。

7、校準時間:3分鐘

8、校準信號: 5 V，300 Hz的正弦信號，在峰值中，ext-cal和/或vel-coil / RCC輸入

9、噪聲: 輸出通過1極帶通濾波，從1赫茲到30千赫，內部過濾器禁用，輸入靈敏度為10pc/g的PE加速度計輸入，100毫V/ IPS的速度線圈輸入，和10毫V/ G的RCC輸入。

10、報警水平：可編程從1%到滿量程。禁用警報。報警電平與直流輸出交流峰值輸出表示比較。

11、報警精度：1% 直流輸出

12、報警觸發時間：3 ±0.5秒

物理特性：

1、通道數：1-4通道可選

2、溫度：運行：+5～+50℃; 保存：-40～+85℃
