XHCDSP-8CH-5（10）M數據采集器

2019/12/09

　　XHCDSP-8CH-5（10）M應變采集器，可高速采集電壓信號，采集器共8通道同步采集，采集速度5（10）M/通道。 有自動觸發電路，并可通過板上D/A，可設置觸發啟動電壓，適合沖擊測量，快速信號測量。
　　技術指標
　　1、8通道采集，采集速度每通道高達5（10）M
　　2、采樣精度：12bit
　　3、單通道數據存儲深度可達8M。
　　4、硬件觸發功能，觸發啟動電壓可設置，由采集卡上的DA給出。
　　5、輸入電壓：±5V
　　6、10/100M網絡傳輸，高達傳輸速度1MB/S（或USB接口）
　　7、電源：交流220V（±10％）50Hz（±2％）
　　8、濾波方式：每通道獨立的模擬濾波
　　動態采集軟件

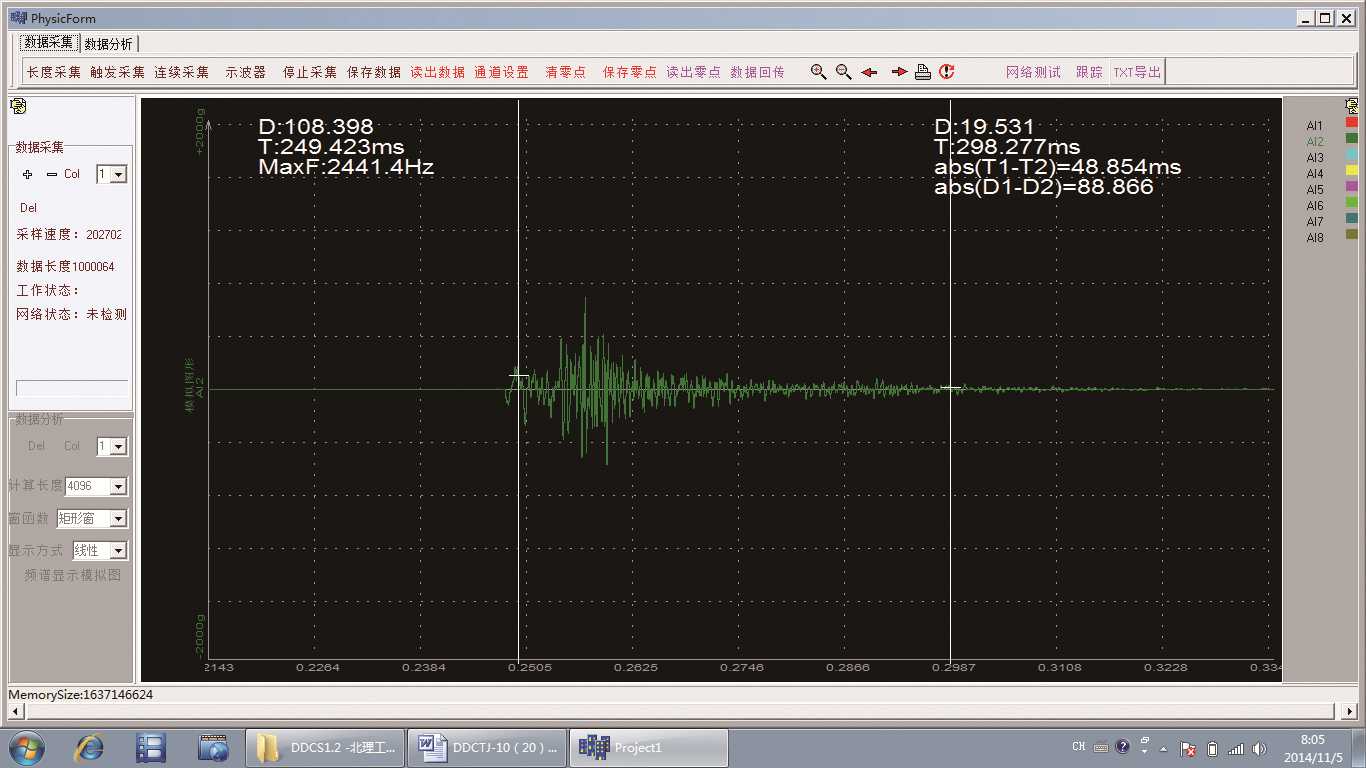

　　1、直接采集：按下按鈕后立刻采集數據。
　　2、觸發采集：CH1通道信號啟動觸發，觸發電壓可以設置。
　　3、低速監控：在采集速度較低（總采樣頻率低于600kHz）時，可以連續采集并回傳數據，回傳的數據被實時存儲到計算機的硬盤上。
　　4、示波器：數據按低速度采集后馬上回傳顯示。可用于觀察當前信號狀態，不保存，不能用于數據分析。
　　5、數據回傳：直接采集、觸發采集功能采集完成的數據通過數據回傳讀回，可進行各種數據處理。
　　6、分析功能包括：

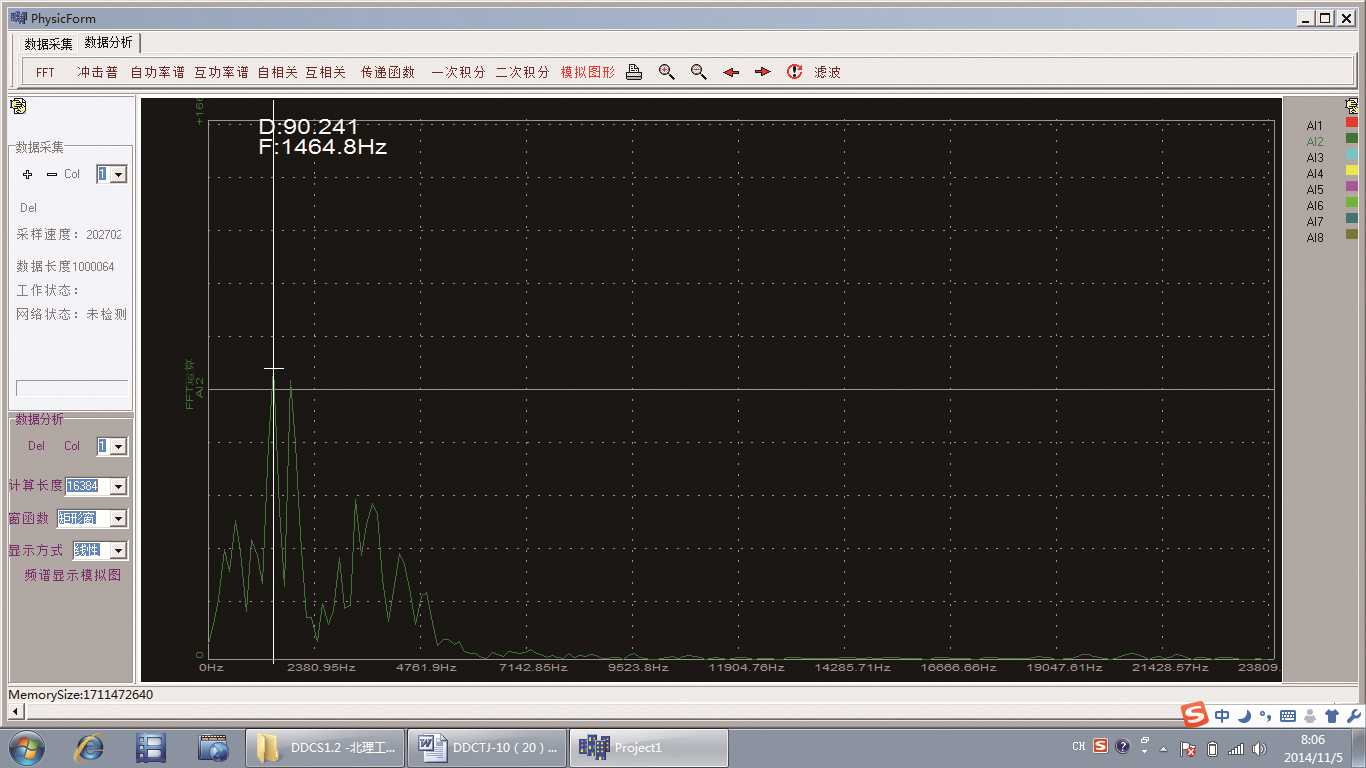

　?。?）頻譜分析：FFT運算、自功率譜、互功率 、自相關、互相關、傳遞函數、沖擊響應譜。
　?。?）信號處理：積分。
　?。?）數字濾波：低通濾波、高通濾波、帶通濾波、帶阻濾波，可選各種窗函數進行濾波計算。
　?。?）圖形顯示：采樣信號顯示、分析結果顯示、圖形打印輸出。
