BDQ-1D型等強度梁實驗裝置

2019/12/11

　　BDQ-1D型等強度梁實驗裝置是為材料力學實驗設計的，該裝置體積小，重量輕，采用砝碼加載，操作輕便，加載量準確，不易損壞，便于保管和使用。該裝置在BDQ-1型等強度梁實驗裝置的基礎上配接電機和電機調速器，可進行動態應變演示實驗。
　　實驗用途：
　　☆ 應變片組橋實驗。
　　☆ 應變片靈敏度系數的標定。
　　☆ 動態應變演示實驗
　　☆ 位移互等定理驗證（選配）。
　　☆ 應變與位移測定（選配）。
　　產品特點：
　　操作簡單，結構簡潔，易于拆卸。
　　結構組成

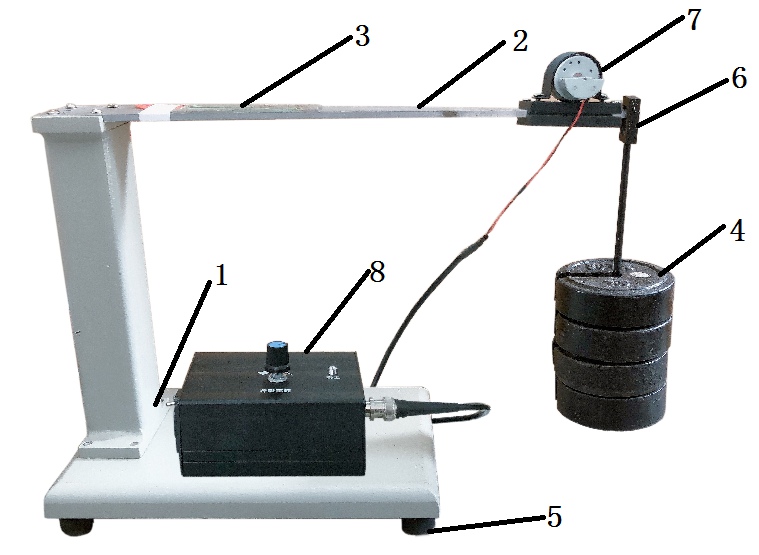

　　圖1等強度梁實驗裝置

　　本實驗裝置主要由1等強度梁座體；2等強度實驗梁；3等強度實驗梁表面粘貼的應變片；4加載砝碼（200克/個）；5水平調節底座；6秤鉤；7電機；8電機調速器組成。等強度實驗梁的變形由砝碼加載產生，用等強度實驗梁上已粘貼好的應變片可完成應變片組橋實驗 、應變片靈敏度系數的標定和動態應變演示實驗；若另配磁性表座和百分表，可完成等強度梁位移測定實驗和位移互等定理驗證實驗。
　　基本尺寸：長×寬×高 365mm×150mm×270mm
